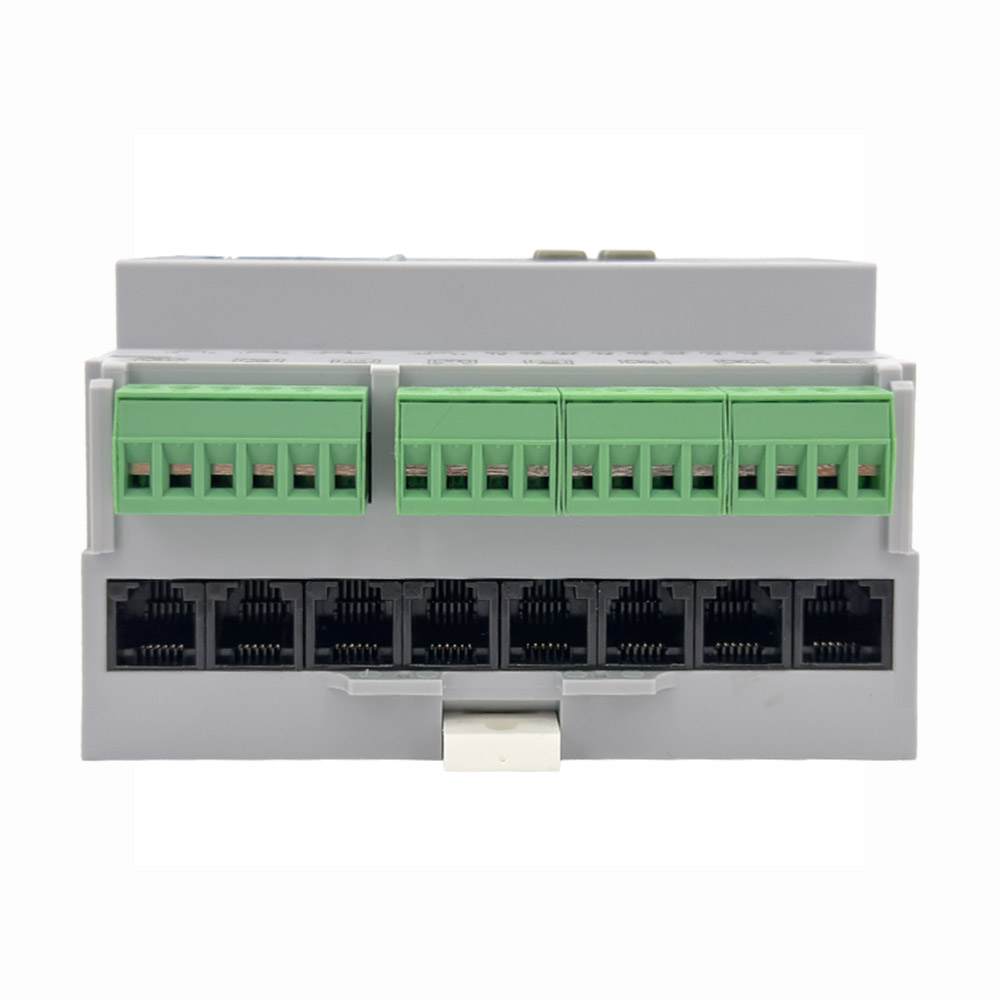

Name: Centrale de mesure multi circuits 8 triphasés ou 24 mono | Enolec
Price: 680 EUR
Availability: instock

Centrale de mesure multi-circuits, jusqu’à 8 triphasés ou 24 mono

Maîtrisez, analysez et pilotez vos réseaux électriques avec précision.

La centrale de mesure MAP6 offre une supervision énergétique complète et fiable, capable de gérer jusqu’à 8 circuits triphasés ou 24 circuits monophasés avec une grande précision de mesure et une intégration simple dans les installations industrielles et tertiaires.

✓ Mesure jusqu’à 24 circuits monophasés ou 8 circuits triphasés
✓ Alimentation auxiliaire large plage 80… 270 Vca
✓ Communication Modbus RS485, Modbus TCP/IP ou LoRa selon version
✓ Classe de précision 0,5S sur l’énergie active
✓ Mesure complète des grandeurs électriques
✓ Montage sur rail DIN compact 6 modules (108 mm)
✓ Entrées digitales et sorties relais programmables
✓ Compatibilité transformateurs Enerclip RJ12 et capteurs dédiés

Fiche-produit-.pdf

Description

Avantages

Supervision énergétique avancée :
La MAP6 assure une surveillance précise des installations électriques en environnement industriel et tertiaire. Elle permet un suivi en temps réel des consommations, des productions et des déséquilibres de réseau, facilitant l’optimisation énergétique globale.
Installation simple et intégration compacte :
Grâce à son format 6 modules (108 mm) et son montage sur rail DIN, la MAP6 s’intègre facilement dans les armoires électriques. Son raccordement sur transformateurs de courant Enerclip simplifie le câblage et accélère la mise en service.
Analyse complète des réseaux :
La centrale fournit une vision détaillée des grandeurs électriques essentielles pour l’analyse réseau et la performance énergétique. Elle permet une exploitation fine des données pour la maintenance et l’optimisation.
Communication et interopérabilité :
Selon les versions, la MAP6 propose plusieurs protocoles de communication (RS485 Modbus, Ethernet TCP/IP, LoRa), facilitant son intégration dans les systèmes de supervision existants et les architectures multi-sites.
Fonctionnalités intelligentes :
La configuration avancée permet la programmation d’alarmes, le renommage des circuits, la gestion des entrées et sorties, ainsi qu’une lecture directe sur afficheur ou via logiciel de supervision.

Fonctionnalités

Multi-mesure :
- Énergies actives et réactives – importées et exportées pour un suivi complet de la consommation et de la production.
- Tension – surveillance précise des niveaux de tension sur chaque circuit.
- Courant – mesure fiable pour chaque phase et circuit.
- Puissances – actives, réactives et apparentes, pour une analyse complète de la charge électrique.
- Facteur de puissance – suivi et optimisation de l’efficacité énergétique.
- Fréquence, demandes, valeurs extrêmes et déséquilibres – détection rapide des anomalies et des conditions critiques.
- Harmoniques jusqu’au rang 31 – contrôle avancé de la qualité de l’énergie et des perturbations électriques.
Précision :
- Classe 0,5S pour l’énergie active

Caractéristiques

Électriques :
- Mesure jusqu’à 24 circuits monophasés ou 8 circuits triphasés avec ou sans neutre
- Alimentation auxiliaire : 80… 270 Vca
- Raccordement indirect via transformateurs de courant Enerclip RJ12 et transformateurs de tension
Physiques :
- Montage sur rail DIN
- Boîtier : 6 modules – 108 mm
- Entrées digitales et sorties relais programmables
- Affichage local intégré
Communication selon version :
- RS485 Modbus
- RS485 Modbus et Ethernet TCP/IP
- RS485 Modbus et LoRa

Normes et certifications

Conformités :
- CE
- RoHS
- REACH

Variantes et codes commandes

Code commande

Communication

Produit stocké

MAP6-8RJ

RS485 Modbus RTU

instock

MAP6-8RJ-TCP

Modbus RS485 RTU et TCP

instock

MAP6-8RJ-L

RS485 Modbus RTU et Lora

instock

Espace téléchargement

Questions fréquentes

Oui, c’est un point clé dès la conception. Pour garantir une mesure fiable, il est recommandé de regrouper les circuits par zones fonctionnelles (atelier, CVC, éclairage) et de limiter les longueurs de liaison CT. L’utilisation de transformateurs compatibles Enerclip simplifie le câblage via RJ12 et réduit fortement les erreurs de phase ou d’inversion. Une bonne organisation en amont facilite aussi le diagnostic futur.

La MAP6 est conçue pour s’insérer sans refonte du système existant. En Modbus RS485, elle s’intègre comme un équipement standard sur bus. En Ethernet TCP/IP, elle devient directement exploitable via IP fixe ou DHCP selon architecture. L’approche recommandée est de définir en amont les variables prioritaires (énergie, alarmes, charges critiques) afin d’éviter une surcharge de données inutile dans la supervision.

Le risque classique est de vouloir tout surveiller. L’intérêt est plutôt de structurer les données par niveaux : énergie globale, sous-circuits critiques, puis événements (pics, déséquilibres, harmoniques). Les alarmes programmables permettent de filtrer l’essentiel. En pratique, les installateurs gagnent du temps en définissant des seuils utiles dès la mise en service plutôt qu’en exploitation a posteriori.

Oui, justement. Sa capacité d’analyse jusqu’aux harmoniques de rang 31 permet d’identifier rapidement les charges perturbatrices (variateurs, alimentations à découpage, etc.). Cela aide à anticiper les échauffements, les surcharges invisibles et les dérives de facteur de puissance. En environnement industriel, c’est un vrai outil de diagnostic, pas seulement de mesure.

Supervision énergétique des bâtiments tertiaires et industriels

La MAP6 s’intègre dans les installations où la maîtrise énergétique devient un enjeu central. Dans les bureaux, usines ou entrepôts, elle permet de suivre finement les consommations par usage ou par zone. Pour les électriciens, c’est un outil de valorisation immédiate auprès des clients finaux : visibilité des dérives, optimisation des charges et mise en place d’actions correctives sans modifier l’architecture électrique existante.

Pilotage et équilibrage des charges électriques

En environnement multi-circuits, la MAP6 facilite l’analyse des déséquilibres et des surcharges. Les installateurs peuvent l’utiliser pour identifier rapidement les circuits critiques et rééquilibrer les phases. Cela permet de sécuriser les installations, d’optimiser la distribution et de limiter les déclenchements intempestifs. C’est un véritable levier de fiabilisation des tableaux électriques dans les sites à forte densité de charge.

Intégration dans les systèmes de GTB et de supervision technique

Grâce à ses communications Modbus, Ethernet ou LoRa selon version, la MAP6 s’adapte aux architectures de GTB existantes sans modification lourde. Elle devient une brique native du système de supervision. Pour les électriciens intégrateurs, cela signifie une mise en œuvre rapide, une interopérabilité large et une capacité à répondre aux projets connectés sans développement spécifique.

Suivi énergétique des sous-stations et départs multiples

La capacité multi-circuits jusqu’à 8 triphasés ou 24 monophasés rend la MAP6 idéale pour le suivi des départs divisionnaires. Dans les tableaux principaux ou secondaires, elle permet une lecture claire de chaque usage électrique. Cela facilite les opérations de maintenance, la détection de dérives et le suivi contractuel des consommations dans les bâtiments multi-locataires ou industriels.

Maintenance préventive et détection d’anomalies réseau

La MAP6 ne se limite pas à la mesure : elle devient un outil de diagnostic. Les analyses de puissance, d’harmoniques et de déséquilibres permettent d’anticiper les défauts électriques avant qu’ils ne deviennent critiques. Pour les professionnels, cela se traduit par moins d’interventions d’urgence, une meilleure planification des maintenances et une amélioration globale de la disponibilité des installations.
