Name: Bloc de jonction PEN 290-320A | Enolec
SKU: DTB-2E150PEN
Price: 21.6 EUR
Availability: instock

185 en stock

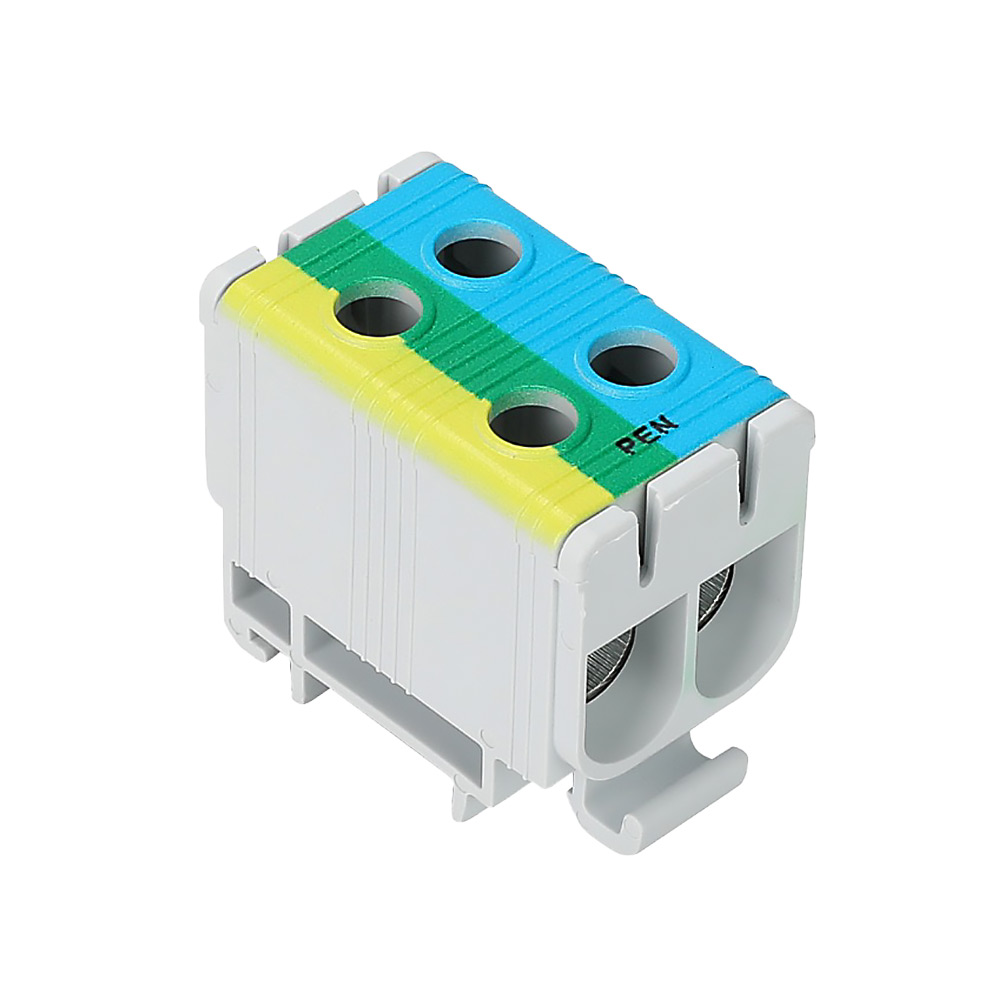

Bloc de jonction PEN 290–320A

Centralisez vos raccordements PEN de forte puissance avec une solution robuste, compacte et parfaitement sécurisée pour les réseaux TN-C.

Le bloc de jonction DTB-2E150PEN permet le raccordement de conducteurs cuivre ou aluminium jusqu’à 150 mm². Sa configuration 2 pôles dédiée au conducteur PEN assure une distribution fiable du neutre et de la terre combinés dans les installations industrielles et tertiaires à forte intensité.

✓ Distribution centralisée du conducteur PEN
✓ Solution idéale pour les réseaux TN-C
✓ Compatible cuivre et aluminium jusqu’à 150 mm²
✓ Adapté aux installations de très forte puissance
✓ Réduction des connexions intermédiaires et des pontages
✓ Continuité fiable du neutre et de la terre combinés
✓ Montage rail DIN ou en saillie pour plus de flexibilité
✓ Contact optimisé grâce à la graisse conductrice incluse

Fiche-produit-DTB-2E150PEN.pdf

Description

Avantages

Distribution PEN centralisée et sécurisée :
Le DTB-2E150PEN regroupe les fonctions neutre et terre sur un seul conducteur PEN afin de simplifier l’organisation des tableaux électriques de puissance. Cette centralisation améliore la lisibilité du câblage et réduit les risques d’erreurs lors des raccordements.
Conçu pour les fortes intensités :
Avec une capacité jusqu’à 320A en cuivre et 290A en aluminium, ce bloc de jonction répond aux exigences des installations industrielles fortement sollicitées. Il garantit une excellente continuité électrique même sur les départs critiques.
Intégration simplifiée dans les armoires électriques :
Sa configuration compacte 2 pôles permet d’optimiser l’espace disponible dans les tableaux électriques tout en facilitant le passage des conducteurs de forte section jusqu’à 150 mm².
Solution fiable pour les réseaux TN-C :
Conçu pour les architectures utilisant un conducteur PEN, ce bloc facilite l’organisation des raccordements tout en limitant le volume de câblage et les coûts associés aux distributions de puissance.
Conseils d’utilisation :
- Vérifier la conformité du conducteur PEN selon la réglementation en vigueur
- Respecter les sections minimales imposées pour les réseaux TN-C
- Utiliser un outil de serrage adapté aux fortes sections
- Identifier clairement les circuits PEN dans le tableau
- Contrôler régulièrement le serrage et l’état des connexions
- Prévoir une organisation claire des départs pour simplifier la maintenance

Caractéristiques

Électriques :
- Courant maximal : 320 A (Cu) / 290 A (Al)
- Connexion : cuivre (Cu) ou aluminium (Al)
- Configuration : 2 pôles pour conducteur PEN (neutre et terre combinés)
- Plage de section primaire :
  35 à 95 mm² : couple H8, 20 Nm
  120 à 150 mm² : couple H8, 30 Nm
- Tension nominale : 1000 V CA / 1500 V CC
- Graisse conductrice : incluse pour optimiser le contact
- Norme : conforme EN60947-7-1
Physiques :
- Boîtier : PA66 auto-extinguible V0, capot amovible
- Corps conducteur : aluminium étamé
- Montage : rail DIN ou en saillie
- Nombre de pôles : 2 (conducteur PEN)
- Nombre de sorties par pôle : 2
- Protection : IP20
Colisage :
- Vendu à l’unité
- Boîte : 3 pièces
- Carton : 84 pièces

Espace téléchargement

Documents de Présentation

Gamme de blocs de jonction Lettel

pdf

1.7 mb

Questions fréquentes

Le DTB-2E150PEN permet de sécuriser les raccordements PEN sur des installations à très forte puissance tout en conservant un tableau clair et structuré. Il limite les connexions dispersées et améliore la fiabilité globale de la distribution électrique.

Ce modèle est particulièrement adapté aux armoires industrielles, tableaux généraux basse tension, coffrets de distribution principaux et installations tertiaires nécessitant des raccordements PEN robustes et durables.

La prise en charge des fortes sections permet de raccorder directement des alimentations de puissance importantes sans multiplier les points de connexion. Les installateurs gagnent ainsi en compacité et en simplicité de câblage.

Centraliser les raccordements PEN améliore la lisibilité du tableau et simplifie les opérations de maintenance. Les interventions deviennent plus rapides, plus sûres et les risques d’erreur de raccordement sont fortement réduits dans les armoires complexes.

Tableaux généraux basse tension (TGBT)

Le DTB-2E150PEN est parfaitement adapté aux TGBT nécessitant une distribution PEN fiable sur des intensités élevées. Il permet de centraliser les raccordements tout en conservant une architecture claire et structurée dans les armoires de puissance. Pour les professionnels, c’est une solution qui facilite le câblage, améliore l’accessibilité et sécurise les connexions sur les installations critiques.

Armoires industrielles de forte puissance

Dans les environnements industriels fortement sollicités, ce bloc de jonction permet de gérer des conducteurs jusqu’à 150 mm² sans multiplier les points de raccordement. Il simplifie l’organisation des départs PEN et améliore la lisibilité globale du tableau. Les électriciens gagnent ainsi du temps lors de l’installation comme pendant les opérations de maintenance.

Rénovation de distributions électriques TN-C

Le DTB-2E150PEN est une solution efficace pour moderniser des installations TN-C anciennes sans revoir entièrement l’architecture du tableau. Il remplace avantageusement des connexions dispersées ou vieillissantes par une distribution PEN centralisée, plus propre et plus fiable. Cela permet de sécuriser rapidement les raccordements tout en optimisant l’espace disponible.

Coffrets techniques tertiaires et infrastructures

Ce bloc trouve parfaitement sa place dans les locaux techniques, bâtiments tertiaires et infrastructures nécessitant des distributions électriques puissantes et durables. Sa conception robuste assure une excellente continuité électrique même dans les installations soumises à des charges importantes et à des contraintes d’exploitation intensives.

Installations nécessitant une maintenance rapide et sécurisée

Grâce à sa conception claire et compacte, le DTB-2E150PEN facilite considérablement les opérations de contrôle et de dépannage. Les connexions PEN restent facilement identifiables et accessibles, ce qui réduit les temps d’intervention et améliore la sécurité des techniciens lors des opérations de maintenance en armoire électrique.
