Pour installer le ventilateur avec sa grille et son filtre, commencez par découper un trou à la bonne taille dans la paroi de votre armoire. Ensuite, fixez le ventilateur avec la grille sur ce trou en le clipsant. Branchez l’alimentation électrique adaptée (230V ou 24V), puis ajoutez le filtre dans l’emplacement prévu. Le filtre se change facilement pour garder une bonne qualité d’air.
GTA-VFF
Grille de ventilation avec ventilateur et filtre
Optimisez l’extraction et la circulation de l’air grâce à cette grille de ventilation avec ventilateur et filtre, conçue pour protéger vos équipements de la chaleur, des poussières et de l’humidité.
Formats d’encastrement disponibles et tensions d’alimentation :
-
- 92 x 92 mm – 230Vca
- 125 x 125 mm – 230Vca et 24Vcc
- 177 x 177 mm – 230Vca et 24Vcc
- 224 x 224 mm – 230Vca et 24Vcc
- 291 x 291 mm – 230Vca
Équipez efficacement vos armoires électriques grâce à la .
✓ Intégration rapide : encastrement ultra simple grâce à la découpe carrée du boîtier et au système de fixation par encliquetage, sans besoin de vis ni d’outils.
✓ Pratique : raccordement rapide et sécurisé du ventilateur avec bornes à ressort et système Fan Quick Lock.

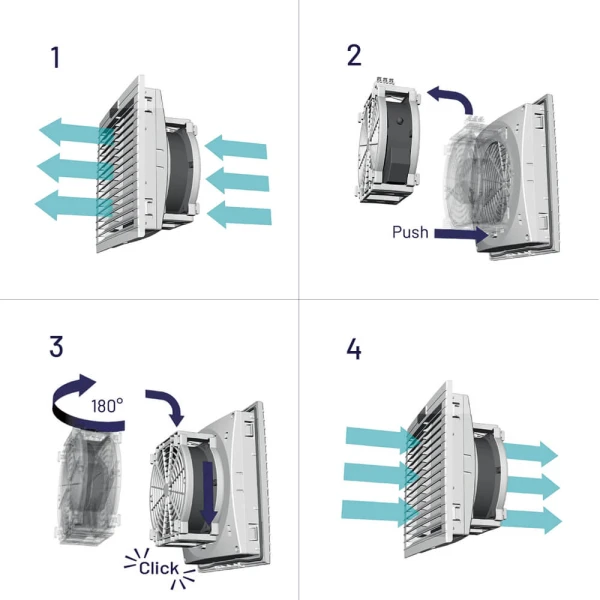

✓ Polyvalent : sens de ventilation inversable en un geste, sans outil.

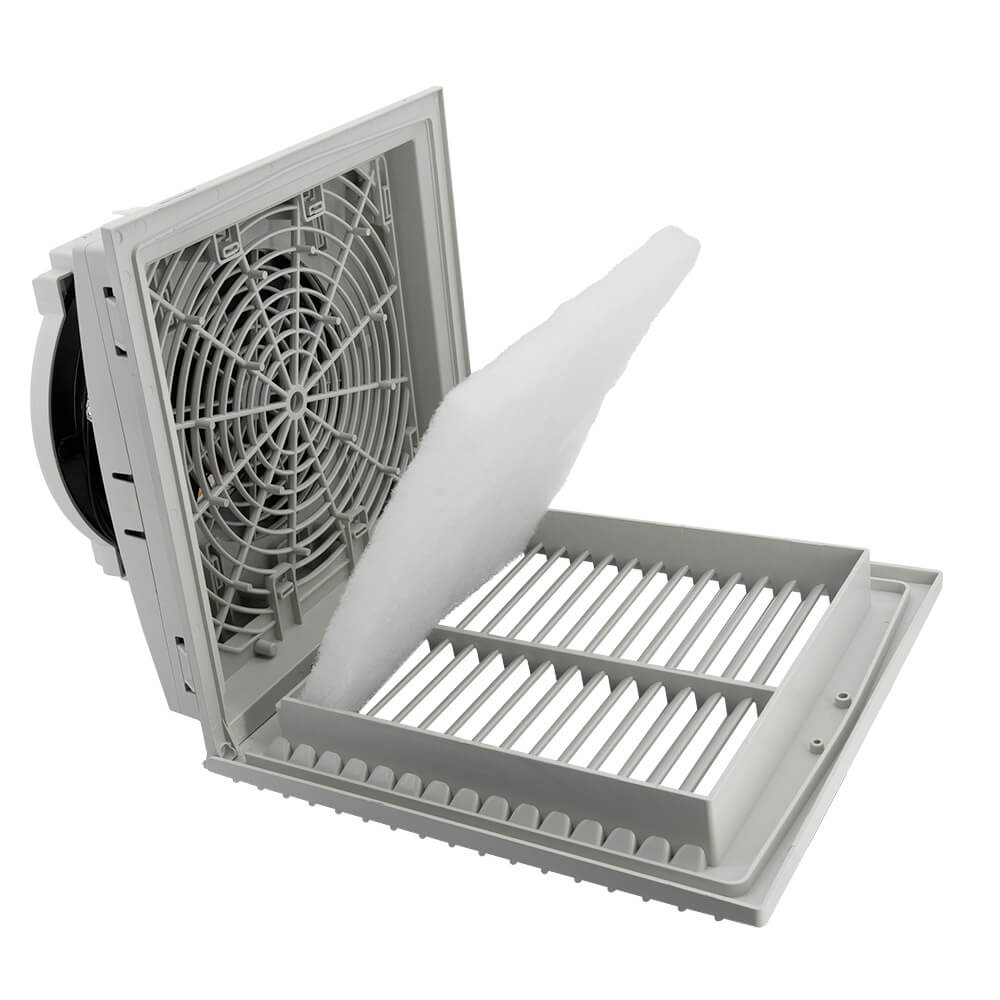

✓ Entretien facile : remplacement du filtre facilité grâce à la grille avant ouvrable à la main.
Description
Caractéristiques
-
Intégration et débit d’air :
L’installation se fait en un clin d’œil grâce à la découpe carrée du boîtier et au système de fixation à encliqueter, sans besoin de vis.
Dimensions de l’encastrement (mm) / dimensions face avant (mm) / débit d’air sans (avec) filtre :92 x 92 114 x 114 26 (15) m³/h 125 x 125 150 x 150 58 (43) m³/h 177 x 177 204 x 204 115 (84) m³/h 224 x 224 250 x 250 255 (202) m³/h 291 x 291 325 x 325 550 (405) m³/h -
Raccordement :

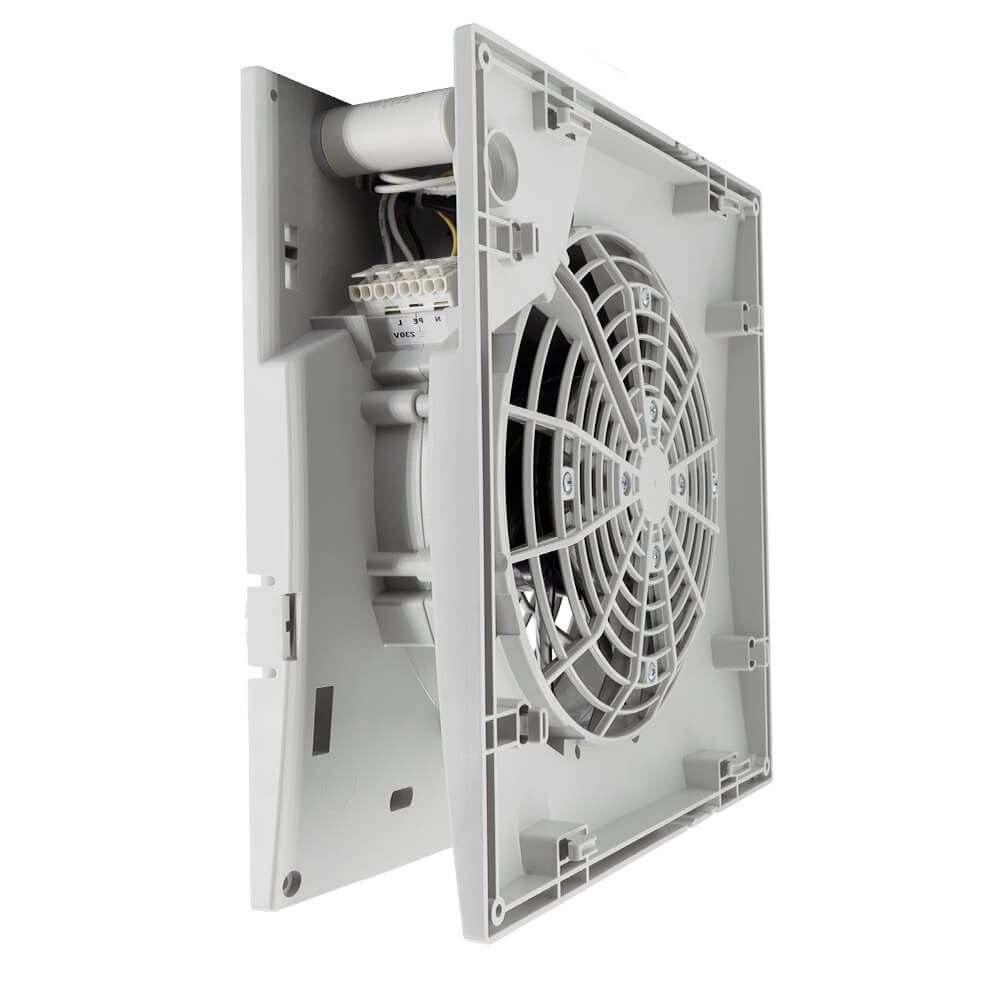

Les ventilateurs se branchent facilement grâce aux bornes à ressort. Leur position peut être changée en un clic avec le système Fan Quick Lock pour une installation rapide.
-
Design :
Design moderne RAL7035.
Toutes les pièces moulées sont fabriquées en ABS hautement résistant et auto-extinguible, certifié UL94 VO. -
Étanchéité :
Le joint d’étanchéité en mousse et le filtre assurent un indice de protection IP54.
-
Classe de filtre :
Tous nos filtres sont classés G3, à l’exception du GTA-92, qui est classé G2.
Fonctionnalités
-
Applications :
Ce ventilateur équipé de sa grille et de son filtre est idéal pour le refroidissement d’armoires électriques, d’équipements électroniques et d’environnements industriels nécessitant une circulation d’air propre et sécurisée.
Produits associés
-
Découvrir :
Normes et certifications
-
Conformités :
CE
REACH
RoHs
Variantes et codes commandes
Code commande
Dimension d’encastrement
Tension d’alimentation
Produit stocké
GTA-92-VFF-230
92×92 mm
230 Vca
instock
GTA-125-VFF-24
125×125 mm
24 Vca/cc
instock
GTA-125-VFF-230
125×125 mm
230 Vca
instock
GTA-176-VFF-24
177×177 mm
24 Vca/cc
instock
GTA-176-VFF-230
177×177 mm
230 Vca
instock
GTA-223-VFF-24
224×224 mm
24 Vca/cc
instock
GTA-223-VFF-230
224×224 mm
230 Vca
instock
GTA-291-VFF-230
291×291 mm
230 Vca
instock
Espace téléchargement
Notices du produit
-
Fiche technique 92×92
pdf
0.28 mb
-
Fiche technique 125×125
pdf
0.31 mb
-
Fiche technique 177×177
pdf
0.32 mb
-
Fiche technique 224×224
pdf
0.33 mb
-
Fiche technique 291×291
pdf
0.33 mb
-
Notice d’installation
pdf
0.86 mb
Documents de Présentation
-
Présentation de la gamme
pdf
1.07 mb
Nous répondons à vos questions
-
Petit boîtier ou faible dissipation : modèle 92×92 mm (26 m³/h)
-
Armoire moyenne ou électronique standard : modèle 177×177 mm (115 m³/h)
-
Grand coffret ou forte chaleur : modèle 291×291 mm (550 m³/h)
Une ventilation adaptée permet de maintenir une température stable et d’éviter les surchauffes, optimisant ainsi les performances et réduisant les risques de panne des composants.
Oui, ce ventilateur offre la flexibilité de modifier facilement le sens du flux d’air, aspiration ou extraction, selon vos besoins, pour s’adapter parfaitement à votre installation et optimiser la ventilation de vos équipements.
