MSC-TCF

Transformateurs de courant msc-tcf

MSC-TCF

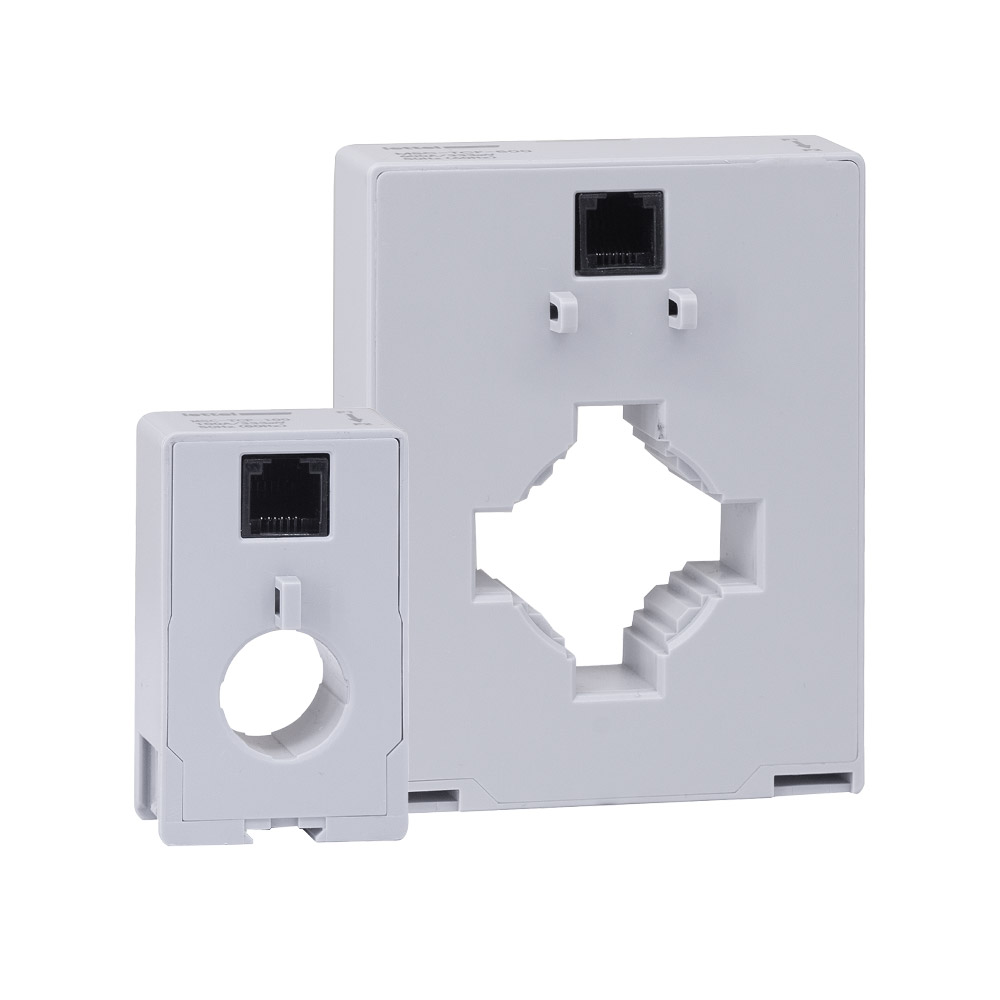

Transformateurs de courant fermés pour solution Enerclip

Courant primaire max 100A, 200A, 400A ou 600A (selon modèles). Signal secondaire 333mV. Classe de précision 0,1%.

Différentes ouvertures selon le calibre du transformateur. Connectique de sortie pour cordon RJ12.

Livrés avec accessoires pour montage en saillie, sur conducteur, ou sur rail-din (pour les TC en 100A).

3 transformateurs de courant MSC-TCF doivent être raccordés à un module de mesure MSC-N1, MSC-N2 ou MAP4-34RJ par un cordon RJ12 triple.

Fiche-produit-.pdf

Description

Les tores de courant MSC-TCF associent précision avec compacité :

Caractéristiques

Électriques :
mesure de courant jusqu’à 600A, avec une précision de 0,1%.
Physiques :
4 tailles de boîtiers selon la plage de courant mesurée.
Le montage du TC s’effectue sur conducteur à l’aide d’un attache-collier ou de vis, sur rail-din ou en saillie.

Avantages

Intégration :
boîtier compact;
Raccordement par cordon RJ12.
3 types de fixation possibles.
Précision :
0,1%.

Normes et certifications

Conformités :
CE, RoHS, REACh.

Produits associés

Modules de mesure MSC-Nx :
à raccorder à un module de mesure MSC-Nx.

Variantes et codes commandes

Les capteurs de courant MSC-TCF existent en différentes tailles de boîtier et calibres :

Code commande

Courant primaire

Ouverture pour conducteur

Produit stocké

MSC-TCF-100

100A

Ø 18 mm

instock

MSC-TCF-200

200A

Ø24 / 12×32 mm

instock

MSC-TCF-400

400A

Ø29 / 12×42 mm

instock

MSC-TCF-600

600A

Ø29 / 12×42 mm

instock

Espace téléchargement

Documentations disponibles pour les transformateurs d’intensité MSC-TCF :

Documents de Présentation

Présentation gamme Enerclip

pdf

1.43 mb

Notices du produit

Notice d’installation et utilisation

pdf

2.77 mb
