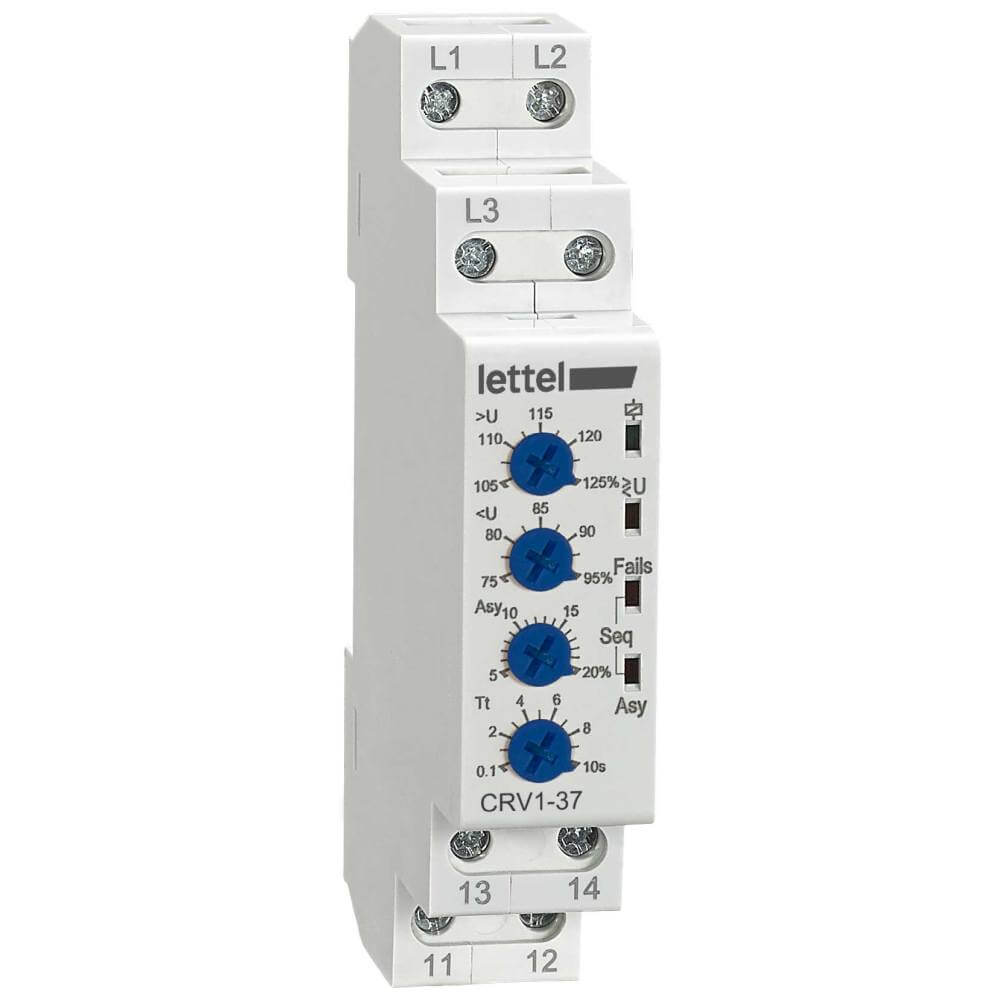

Name: Relais de seuil de tension triphasé pour coffret électrique | Enolec
Price: 74 EUR
Availability: instock

Relais de protection : seuils mini et maxi, asymétrie et ordre des phases

Le contact de sortie du CRV1-37 commute si :

– la tension dépasse les seuils mini et maxi programmés

– l’ordre des phases n’est pas respecté

– absence de tension sur une des phases du circuit

– la différence de tension entre phase est supérieure au seuil programmé

✓ Contact unipolaire inverseur 8A/250V

✓ Retard au déclenchement du relais réglable de 0,1 à 10 secondes

✓ Boîtier clipsable sur rail DIN de largeur 1 module

CRV1-37: pour réseau triphasé sans neutre Un = 400V
CRV1-37N: pour réseau tétrapolaire (triphasé + neutre) Un = 230V

Fiche-produit-.pdf

Description

Lettel, fabricant spécialisé dans la mesure et le contrôle des circuits électriques, propose des relais de protection triphasés :

Caractéristiques

Électriques :
CRV1-37 : pour réseau triphasé Un = 400V.
CRV1-37N : pour réseau tétraphasé Un = 230/400V.
Contact de sortie :
Contact unipolaire inverseur 8A/250V.
Retard au déclenchement du relais réglable de 0,1 à 10s.
Hystérésis 2%.
Physiques :
Boîtier largeur 1 module (18mm), clipsable sur rail-din.

4 leds pour signaler l’état du contact, l’atteinte de seuils mini/maxi, la coupure de phase et l’asymétrie.
Le relais commute si : :
– la tension d’une des phases dépasse les seuils mini ou maxi réglés (pendant une durée supérieure à la temporisation),
– inversion de séquençage des phases,
– absence de tension sur une des phases,
– écart de tension entre 2 phases supérieur au % réglé (asymétrie).
Réglages :
Les nombreux réglages du relais multifonctions permet de s’adapter à toutes les applications :

– Seuil de tension mini réglable de 75 à 95% Un
– Seuil de tension maxi réglable de 105 à 125% Un
– Seuil d’asymétrie entre phases réglable de 5 à 20%
– Temporisation de retard au déclenchement du relais réglable de 0,1 à 10s.

Normes et certifications

Conformités :
CE, RoHs, REACH.
Standards appplicables :
EN 60255-1, EN 60255-26&-27.

Variantes et codes commandes

Les relais de surveillance tension CRV1-37 sont disponibles pour réseau triphasé ou tétraphasé :

Code commande

Type de circuit

Produit stocké

CRV1-37

Triphasé : 3x 400V

instock

CRV1-37N

Tétraphasé : 3x 230V

instock

Espace téléchargement

Documentations du module de protection tension CRV1-37 :

Documents de Présentation

Présentation gamme CR de Lettel

0 mb

Notices du produit

Fiche technique

pdf

0.65 mb

Le relais de protection tension CRV1-37 se raccorde sur un réseau triphasé ou tétra. Il mesure le tension de chaque phase.

Différents seuils sont réglables sur l’appareil, afin de programmer la commutation du contact de sortie selon les conditions suivantes :

Seuil maxi : tension d’une des phases supérieure au seuil maxi réglé
Seuil mini ; tension d’une des phases inférieure au seuil mini réglé
Absence tension : coupure de tension sur une des phases du circuit
Asymétrie : différence de tension entre 2 phases.
Séquence des phases : inversion de phases lors du câblage en amont.

Les relais de protection tension sont installés dans les armoires électriques afin de protéger les circuits et appareils électriques d’un mauvais raccordement, d’une coupure de tension ou de valeurs de tension anormales.

Les relais de protection tension sont installés dans les tableaux de distribution ou armoires électriques.

Ils sont positionnés en amont des appareils électriques à protéger.

Installé sur le circuit divisionnaire d’alimentation d’un moteur, le relais de protection triphasé protègera le moteur en cas de coupure de tension sur une phase, d’inversion de la séquence des phases, ou de valeur de tension.

Ainsi le contact permettra, en cas de défaut, de couper l’alimentation du moteur ou d’activer une source d’alimentation secondaire.

Les tableautiers et intégrateurs de tableaux électriques utilisent les relais de protection tension pour sécuriser l’alimentation d’appareils électriques sensibles.
