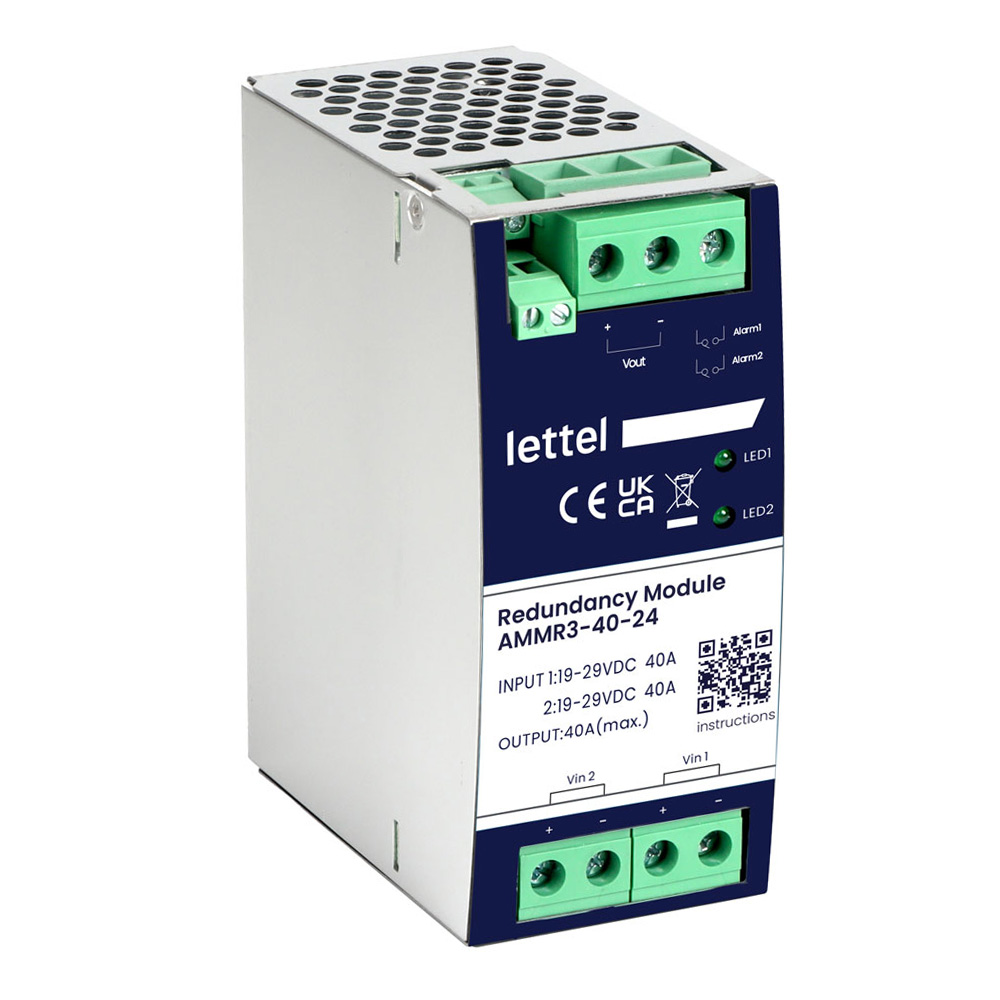

Name: Module de secours de type redondance | Enolec
Price: 55.7 EUR
Availability: instock

Module de redondance pour doubler la source d’alimentation de courant continu

✓ Tension primaire : 24V ou 48V selon modèles

✓ Puissance 20A ou 40A selon modèles

✓ Boîtiers à clipser sur rail-din

✓ 2 contacts indépendants pour signaler la défaillance des sources d’alimentation associées

✓ Boîtier métallique clipsable sur rail din, de largeur 2 modules pour les 20A et 3 modules pour les 40A.

Fiche-produit-.pdf

Description

Caractéristiques

Électriques :
2 entrées et 1 sortie de capacité :
– AMMR2 : 0…20A (max 30A/5s)
– AMMR3 : 0…40A (max 60A/5s)
Tensions d’entrée et sortie 24Vcc ou 48Vcc selon modèles.
Contacts de sortie :
2 contacts permettent de signaler la défaillance des sources d’alimentation associées.
Physiques :
Boîtier métallique clipsable sur rail din, de largeur 2 modules pour le modèle AMMR2 et 3 modules pour le AMMR3 .
Raccordement sur borniers à vis.

Fonctionnalités

Doubler la source d’alimentation :

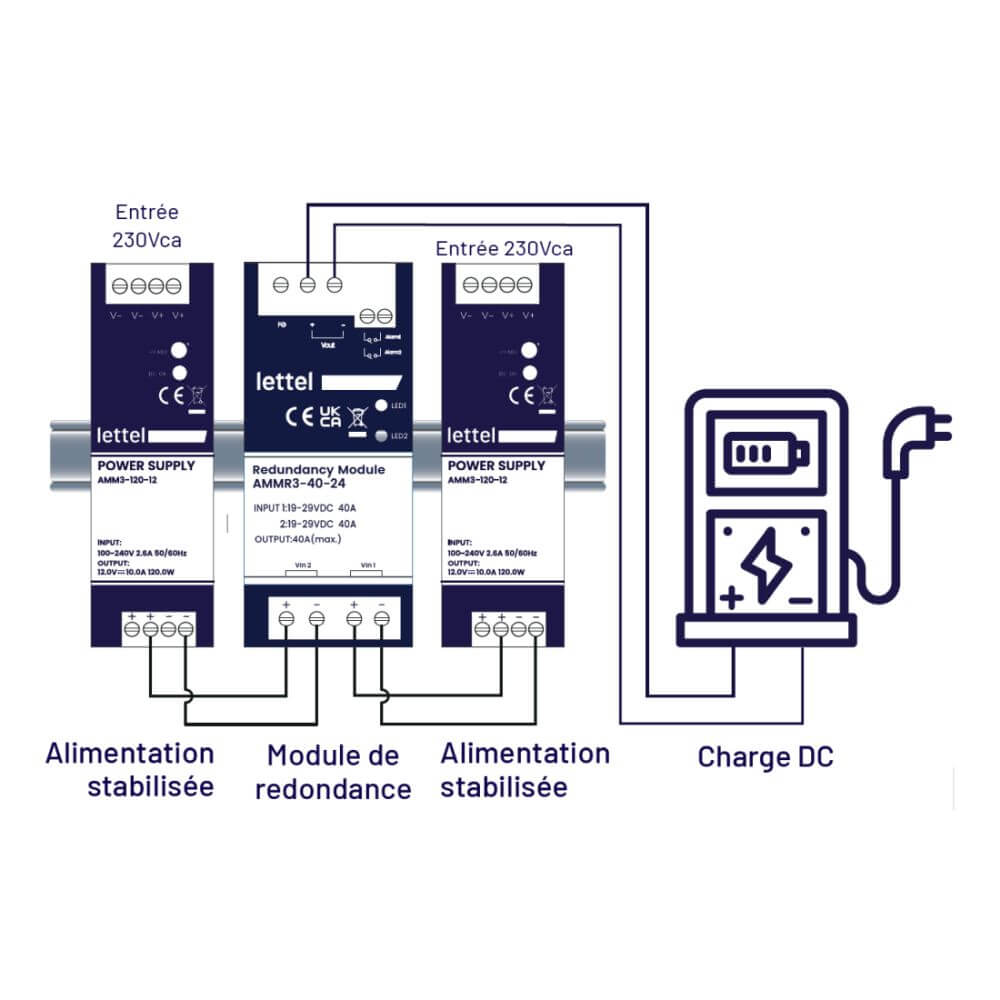

Le module de redondance se raccorde en sortie de 2 alimentations AC/DC. Si les 2 alimentations fonctionnent, le module va diviser la charge soutirée entre les 2 alimentations. En cas de défaillance d’une des 2 alimentations, le module de redondance va soutirer toute la charge sur l’alimentation fonctionnelle.

Normes et certifications

Conformités :
CE, RoHs, Reach.
Standards applicables :
EN55032, EN61000-3-2, EN61000-6-2, EN61204-3.

Variantes et codes commandes

Code commande

Tension d’alimentation

Tension de sortie

Puissance

Produit stocké

AMMR2-20-24

24 Vcc

20A

instock

AMM3-40-24

24 Vcc

40A

instock

AMMR2-20-48

48 Vcc

20A

instock

AMMR3-40-48

48 Vcc

40A

instock

Espace téléchargement

Documents de Présentation

Présentation gamme d’alimentation secouries de Lettel

pdf

1.69 mb

Notices du produit

Fiche technique AMMR2

pdf

0.27 mb
Fiche technique AMMR3

pdf

0.35 mb

Nous répondons à vos questions

Le principaux critères de sélection d’un module de redondance sont les signaux d’entrée et de sortie :

Valeur de tension d’entrée et de sortie ?
Puissance maximale requise ?

D’autres fonctionnalités peuvent rentrer en ligne de compte :

Présence de contacts permettant d’alerter en cas de défaillance d’une alimentation
Type de protection intégrée

En cas de doute n’hésitez pas à contacter nos experts.

Les contacts sont associés au fonctionnement des alimentations en amont. En cas de coupure d’alimentation, le contact associé s’ouvre, permettant ainsi de déclencher une alarme ou d’active une autre source d’alimentation.

Pour renforcer la sécurité, la multiplication des sources d’alimentation est possible en installant des modules de redondance en cascade, tel un arbre généalogique inversé.
