Un culot pré-câblé pour bouton-poussoir anti-vandale est un accessoire conçu pour simplifier et sécuriser le raccordement électrique d’un bouton-poussoir robuste, généralement utilisé dans des environnements exposés tels que les bornes publiques, les machines industrielles, les ascenseurs ou encore les interphones.
CBP22-2C-C
Culot pré-câblé Ø22
Optez pour la simplicité et la fiabilité avec ce culot pré-câblé 22 mm, conçu pour une installation rapide et sans erreur de vos boutons poussoirs anti-vandales.
Compatible avec nos boutons poussoirs Ø22 :
CBP22-2C
CBP22-2C-A
CBP22-2C-AP
Longueur de fil disponibles : 15 cm – 50 cm – 1 m – 2 m
✓ Installation : mise en service ultra rapide grâce au pré-câblage prêt à l’emploi.
✓ Fiabilité : connexions solides et stables, même dans des environnements industriels exigeants.
✓ Sécurité : conception astucieuse du culot pour éviter tout risque d’erreur de branchement ou de contact accidentel.
Description
Caractéristiques
-
Physiques :
Le culot est équipé de fils de longueurs différentes, chacun clairement identifié par une couleur spécifique pour un repérage simple et immédiat.
-
Nombre et longueur de fils :
Longueur de fils disponibles :
- 15 cm
- 50 cm
- 1 m
- 2 m
-
Le nombre de fils dépend du modèle de bouton poussoir :
- non lumineux 6 fils
- lumineux 8 fils
Produits associés
-
Compatibilité :
CBP22-2C
CBP22-2C-A
CBP22-2C-AP
-
Découvrir :
Avantages
-
Connexion rapide :
Le culot est déjà équipé de fils prêts à l’emploi, évitant le recours à des cosses ou à du sertissage manuel.
-
Gain de temps à l’installation :
Les fils sortants sont pré-dénudés, de longueurs adaptées, et souvent repérés par couleur pour faciliter le câblage.
-
Réduction des erreurs :
L’identification claire des fils par couleur limite les risques d’inversion ou de mauvais branchement.
-
Fixation fiable :
Le culot se fixe solidement à l’arrière du bouton, souvent par clipsage ou verrouillage, assurant une connexion stable même en cas de vibrations.
-
Compatibilité :
Conçu spécifiquement pour des boutons anti-vandales, le culot épouse parfaitement la forme et la disposition des broches du bouton.
Variantes réalisables
-
Réalisation sur mesure :
- longueur de fils
- nombre de fils
- ajout de connecteurs
Normes et certifications
-
Conformités :
CE
REACH
RoHs
Ressources
-
Cahier technique :
Variantes et codes commandes
Code commande
Compatibilité
Longueur de fil
Produit stocké
CBP22-2CL-CW15
CBP22 lumineux
15 cm
instock
CBP22-2CL-CW50
CBP22 lumineux
50 cm
instock
CBP22-2CL-CW100
CBP22 lumineux
1 m
instock
CBP22-2CL-CW200
CBP22 lumineux
2 m
instock
CBP22-2C-CW15
CBP22 non lumineux
15 cm
instock
CBP22-2C-CW50
CBP22 non lumineux
50 cm
instock
CBP22-2C-CW100
CBP22 non lumineux
1 m
instock
CBP22-2C-CW200
CBP22 non lumineux
2 m
instock
Espace téléchargement
Documents de Présentation
-
Présentation de la gamme
pdf
1.13 mb
Notices du produit
-
Fiche technique
pdf
1.53 mb
Nous répondons à vos questions
Un culot pré-câblé offre de nombreux avantages pratiques pour le câblage de boutons poussoirs ou d’autres composants. Il permet une installation rapide, sans besoin de sertissage ou de soudure, grâce à des fils déjà connectés et prêts à l’emploi. Chaque fil est généralement repéré par une couleur distincte, ce qui facilite l’identification des bornes et réduit les risques d’erreur de câblage. Conçu pour s’adapter parfaitement au composant, le culot assure un montage propre, avec des longueurs de fils optimisées qui limitent les chutes inutiles et évitent les boucles disgracieuses. C’est une solution idéale pour gagner du temps !
Les culots pré-câblés CBP22-2C-C de diamètre 22 mm sont compatibles avec nos boutons poussoirs anti-vandales de même diamètre :
Le culot pré-câblé améliore la sécurité en minimisant les manipulations lors du câblage, ce qui réduit les risques d’erreurs électriques telles que les inversions de fils ou les mauvais contacts. Sa conception intègre une isolation efficace des fils et un système de fixation robuste qui évite tout débranchement accidentel. Ainsi, il garantit une connexion stable et sécurisée, protégeant l’installation contre les courts-circuits, les interruptions intempestives et les risques liés à un mauvais câblage.
Les autres produits de la gamme
RL-34
Découpe 19×13 lumineux ou noir – bipolaire
Tarif standard 3,00 € HT
RL-62
Microrupteur unipolaire 10A
Tarif standard 4,20 € HT
CBP22-2C-C3
Culot pré-câblé pour bouton tri LED Ø22 mm
Tarif standard 2,90 € HT
CBP19-2C
Bouton rétroéclairé anti-vandale 2x NO/NF inox Ø19 mm
Tarif standard 25,50 € HT
RL-31
Découpe 19×13 noir – unipolaire
Tarif standard 1,60 € HT

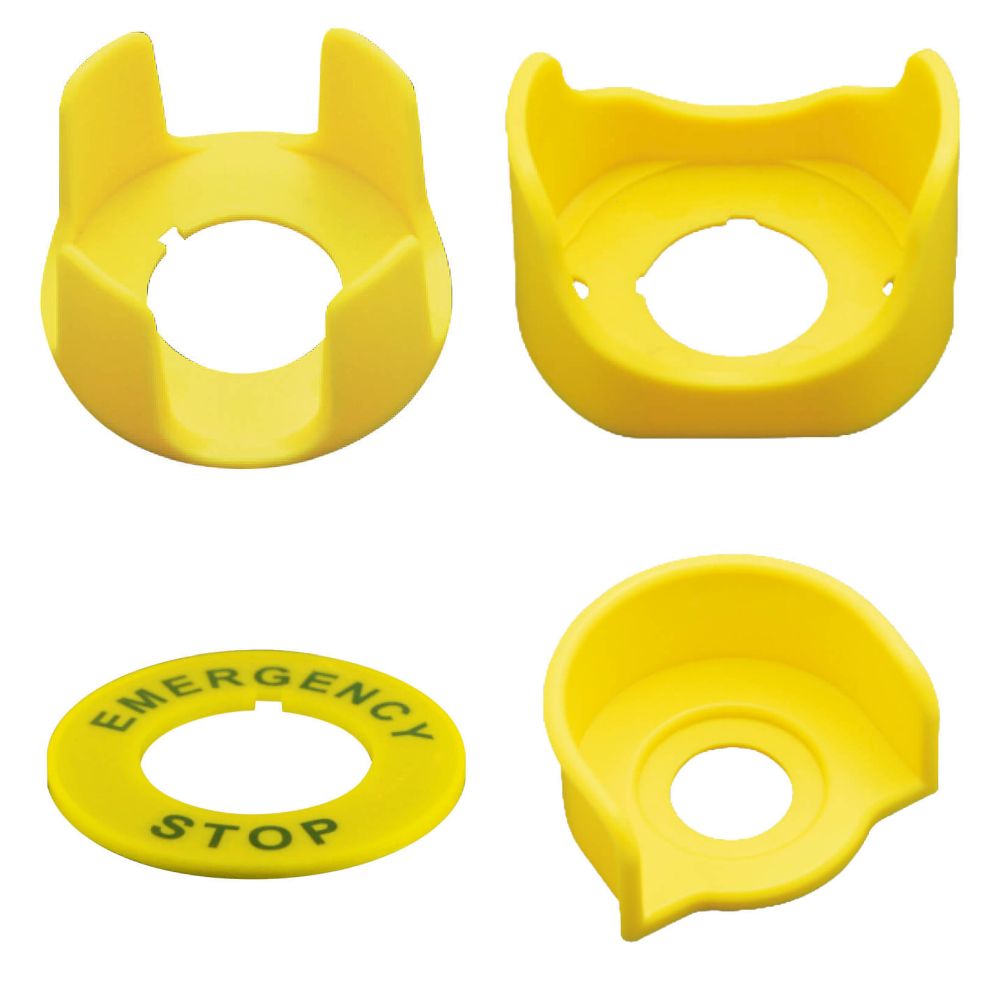

CAC22
