L’unité de l’énergie active est le kWh, symbolisé par EP sur l’afficheur de la centrale de mesure. A titre d’exemple la copie d’écran ci-dessous affiche l’énergie active totale des 3 phases du circuit L1 :
MAP4-34RJ
1439 en stock
Centrale de mesure pour 4 circuits triphasés ou 12 monophasés
Mesure et affichage des valeurs électriques suivantes :
– Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total.
– Énergies : active, réactive, apparente, importées et exportées, par phase et totales.
– Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31.
– Enregistrements : demandes, valeurs extrêmes.
✓ Entrée pour TC Enerclip fermés, ouvrants ou Rogowski.
✓ Émetteur d’impulsions et communication RS485 Modbus intégrée
✓ Logiciel de supervision complet et intuitif fourni
✓ Boîtier clipsable sur rail-din de largeur 4 modules (72 mm)
Description
La centrale de mesure 12 entrées MAP4-34RJ présente de multiples avantages en termes d’intégration et d’utilisation :
Caractéristiques
-
Électriques :
la centrale mesure jusqu’à 12 circuits monophasés ou 4 circuits triphasés avec ou sans neutre.
Alimentation auxiliaire 80 … 270 Vca.

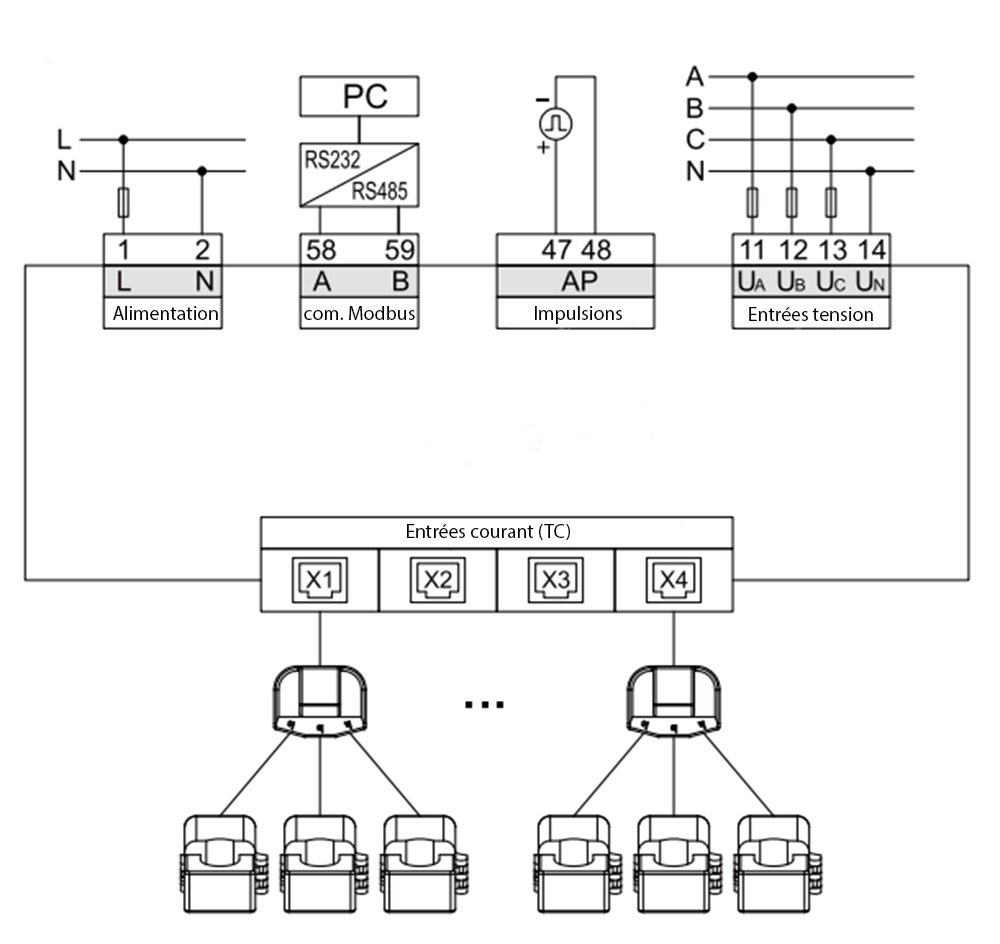

Raccordement indirect sur transformateurs de courant Enerclip à connectique RJ12 et/ou transformateurs de tension.
Précision mesure énergie active classe 0,5S. -
Physiques :
montage sur rail-din, boîtier largeur 4 modules.
-
Communication :
émetteurs d’impulsions sur énergie active.
Port Modbus entièrement programmable (parité, vitesse, trame).
Fonctionnalités
-
Multi-mesure :
mesure des principales grandeurs électriques pour une analyse détaillée du circuit :
– énergies actives et réactives, importées et exportées
– tension
– courant
– puissances actives, réactives et apparentes
– facteur de puissance
– fréquence
– demandes
– valeurs extrêmes
– déséquilibres
– harmoniques jusqu’au rang 31
– et bien d’autres …
Avantages
-
Compacité :
permet l’analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil de largeur 4 modules.
-
Supervision :
visualisation des mesures sur afficheur déroulant ou sur logiciel complet fourni gratuitement.
-
Précision :
classe 0,5S pour l’énergie active.
Normes et certifications
-
Conformités :
CE, RoHS, REACh.
Nous répondons à vos questions
L’énergie active, dont l’unité est le kWh et le symbole EP, peut être :
- importée : c’est l’énergie consommée. Celle que l’on prélève sur le réseau électrique.
- exportée : c’est l’énergie produite, injectée dans le réseau électrique.
Si l’index d’énergie active exportée (EP-) s’incrémente, cela indique que la production excède la consommation, et qu’en conséquence l’énergie est injectée dans le réseau.
Ce cas de figure n’est possible qu’en cas de production d’électricité issue d’un panneau solaire ou d’une éolienne. Si ce n’est pas le cas, il faut vérifier la méthode de raccordement ou positionnement des transformateurs de courant.
Une programmation est nécessaire selon le calibre des tores de courant associés à la centrale.
La programmation peut être réalisée directement sur l’appareil grâce aux touches, ou par l’intermédiaire d’un logiciel fourni gratuitement.
