Centrale de mesure pour 4 circuits triphasés ou 12 monophasés
Mesure et affichage des valeurs électriques suivantes :
– Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total.
– Énergies : active, réactive, apparente, importées et exportées, par phase et totales.
– Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31.
– Enregistrements : demandes, valeurs extrêmes.
✓ Entrée pour TC Enerclip fermés, ouvrants ou Rogowski.
✓ Communication RS485 Modbus RTU et/ou Modbus TCP/IP
✓ Enregistrement des courbes de charge sur modèle MAP4-34RJ-IO-TCP
✓ 4 entrées digitales et 2 sorties relais sur modèle MAP4-34RJ-IO-TCP
✓ Logiciel de supervision complet et intuitif fourni
✓ Boîtier clipsable sur rail-din de largeur 4 modules (72 mm)

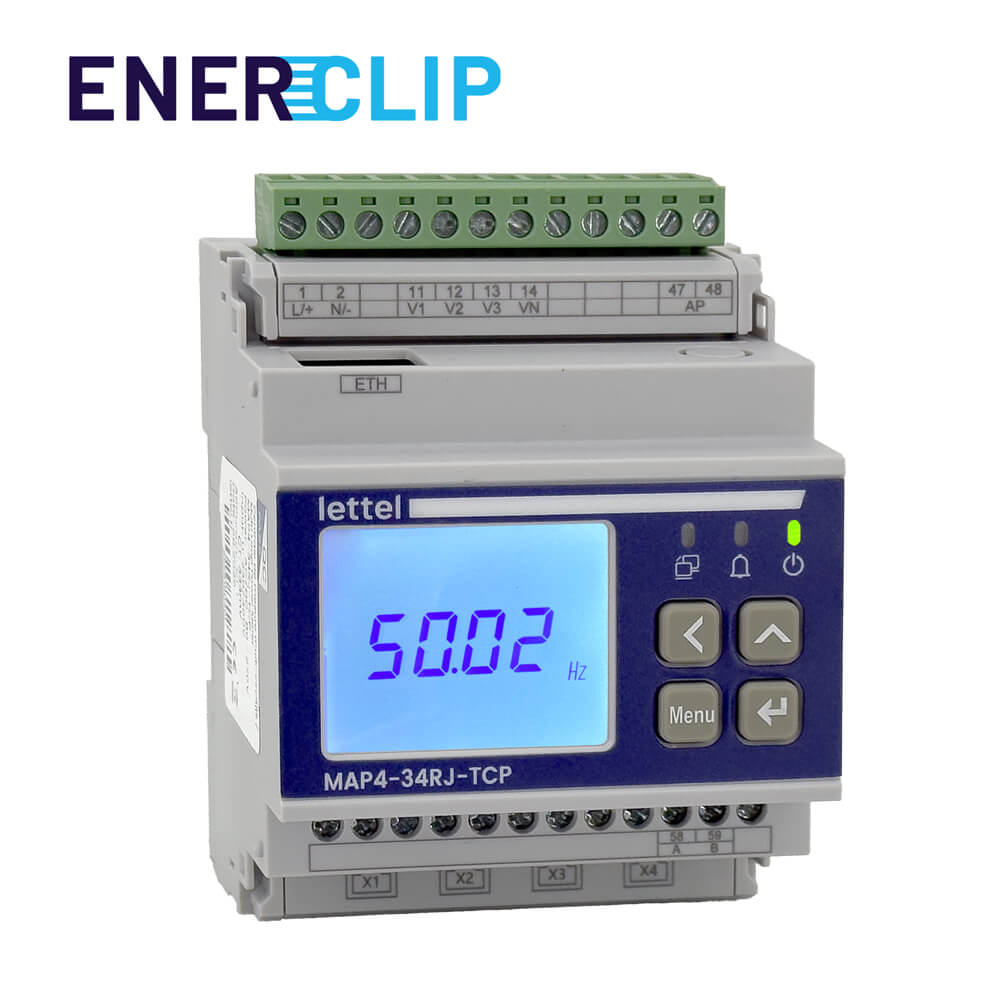

MAP4-34RJ-TCP
La centrale de mesure 12 entrées MAP4-34RJ-TCP présente de multiples avantages en termes d’intégration et d’utilisation :
Électriques :
la centrale mesure jusqu’à 12 circuits monophasés ou 4 circuits triphasés avec ou sans neutre.
Alimentation auxiliaire 80 … 270 Vca.
Raccordement indirect sur transformateurs de courant Enerclip à connectique RJ12 et/ou transformateurs de tension.
Précision mesure énergie active classe 0,5S.
Physiques :
montage sur rail-din, boîtier largeur 4 modules.
Communication :
Émetteur d’impulsions sur énergie active.
Modbus TCP/IP sur port RJ45 Ethernet.
Modbus RTU sur port RS485.
Entrées et sorties :
La centrale de mesure modèle MAP4-34RJ-IO-TCP est équipée de 4 entrées digitales et 2 sorties relais programmables.
Multi-mesure :
mesure des principales grandeurs électriques pour une analyse détaillée du circuit :
– énergies actives et réactives, importées et exportées
– tension
– courant
– puissances actives, réactives et apparentes
– facteur de puissance
– fréquence
– demandes
– valeurs extrêmes
– déséquilibres
– harmoniques jusqu’au rang 31
– et bien d’autres …
Pilotage de circuits et alarmes :
Les 2 relais du modèle MAP4-34RJ-IO-TCP sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :
➞ d’alerter en cas de signal électrique anormal
➞ de protéger les circuits électriques
➞ de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié
➞ de réaliser du délestage automatique en cas de surcharge
Remontée d’état de circuits électriques :
Les 4 entrées digitales du modèle MAP4-34RJ-IO-TCP permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.
Enregistrement des données :
Les index d’énergies et de puissance sont enregistrés selon une fréquence programmable par pas de 1 minute. La capacité d’enregistrement de la centrale de mesure est de 16.000 lignes de données. Les données enregistrées sont consultables depuis le logiciel et exportables au format .csv
Compacité :
permet l’analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil de largeur 4 modules.
Supervision :
visualisation des mesures sur afficheur déroulant ou sur logiciel complet fourni gratuitement.
Précision :
classe 0,5S pour l’énergie active.
Conformités :
CE, RoHS, REACh.
La centrale de mesure MAP4-34RJ-TCP est déclinée en 2 versions :
MAP4-34RJ-TCP
Modbus TCP
instock
MAP4-34RJ-IO-TCP
Modbus RS485 et TCP
4 entrées digitales et 2 sorties relais
instock
La fonction de délestage est réalisable en programmant les contacts de sortie de la MAP4-34RJ-IO-TCP en mode relais de seuil.
Ainsi les contacts de sortie commuteront dès lors que le courant ou la puissance atteindra la valeur programmée.
La programmation peut être réalisée directement sur l’appareil grâce aux touches, ou par l’intermédiaire d’un logiciel fourni gratuitement.
L’unité de l’énergie active est le kWh, symbolisé par EP sur l’afficheur de la centrale de mesure. A titre d’exemple la copie d’écran ci-dessous affiche l’énergie active totale des 3 phases du circuit L1 :
L’énergie active, dont l’unité est le kWh et le symbole EP, peut être :
Si l’index d’énergie active exportée (EP-) s’incrémente, cela indique que la production excède la consommation, et qu’en conséquence l’énergie est injectée dans le réseau.
Ce cas de figure n’est possible qu’en cas de production d’électricité issue d’un panneau solaire ou d’une éolienne. Si ce n’est pas le cas, il faut vérifier la méthode de raccordement ou positionnement des transformateurs de courant.
Une programmation est nécessaire selon le calibre des tores de courant associés à la centrale.
La programmation peut être réalisée directement sur l’appareil grâce aux touches, ou par l’intermédiaire d’un logiciel fourni gratuitement.
