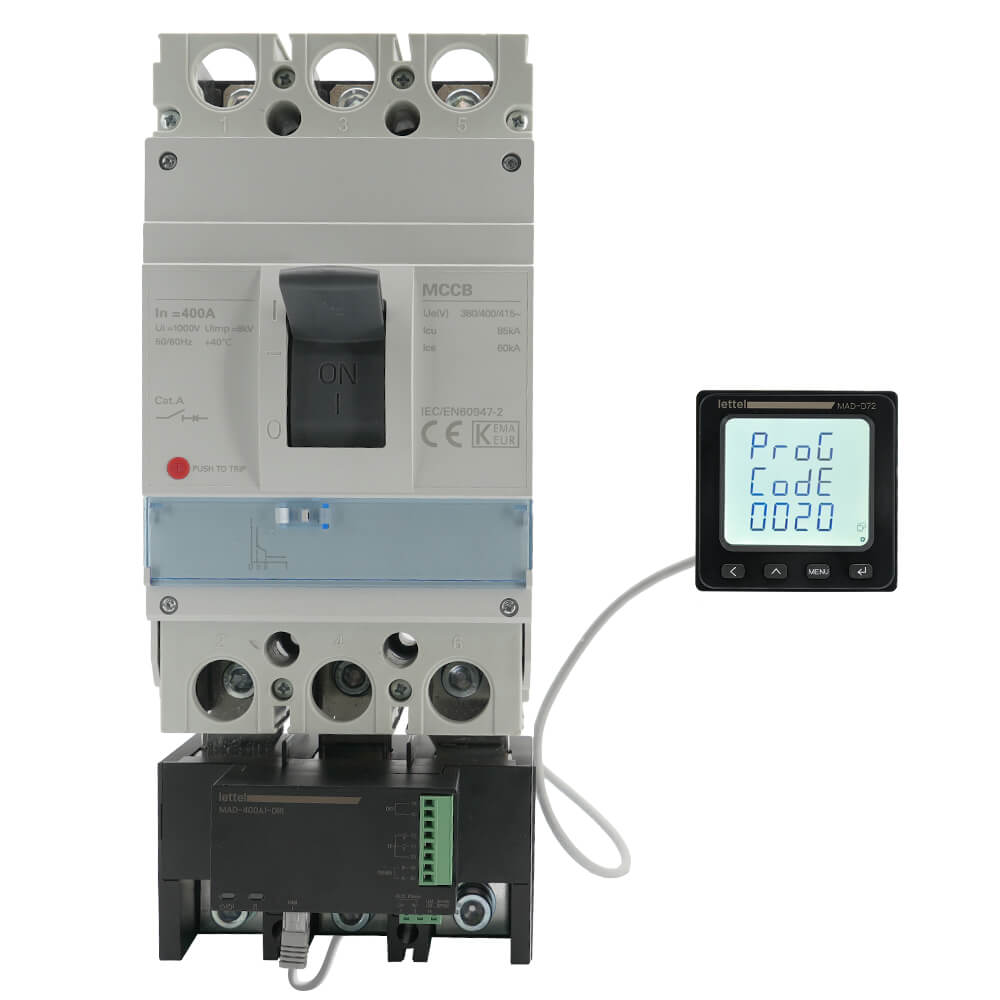

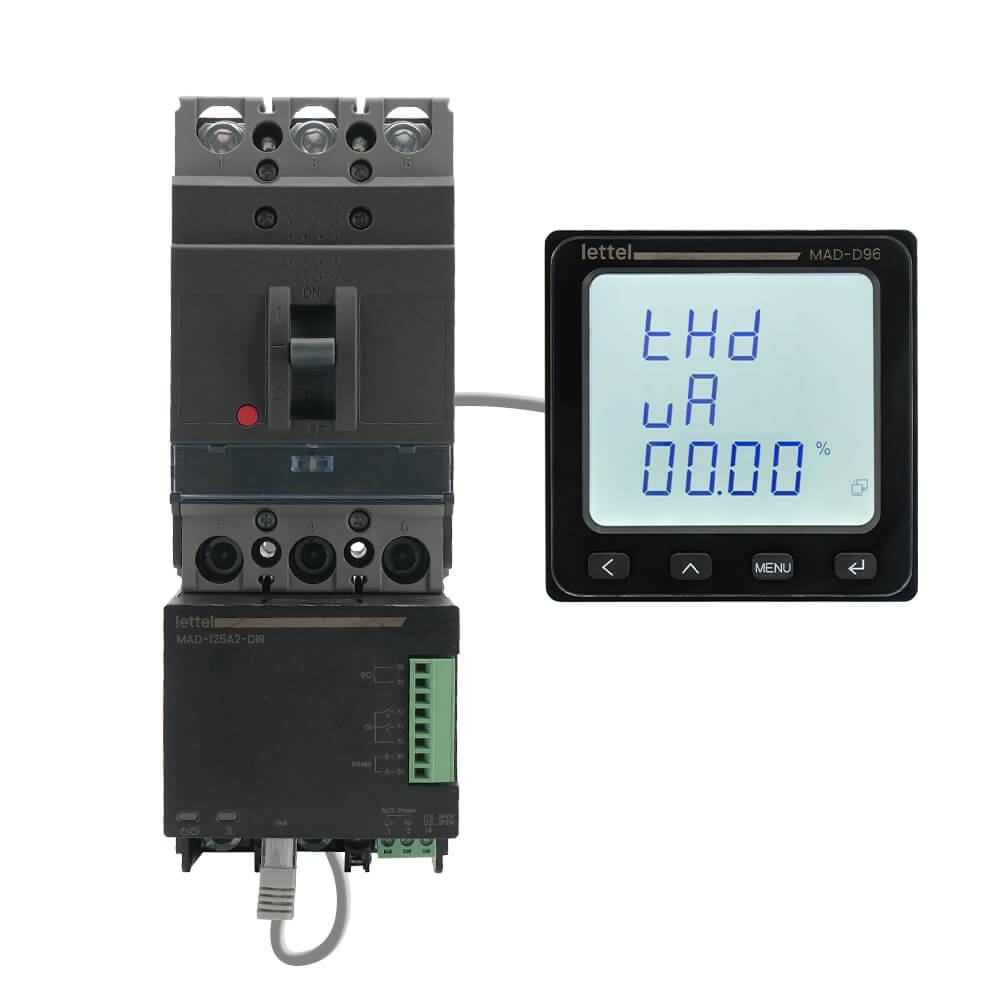

Un unique cordon RJ12 relié à la centrale permet d’alimenter l’afficheur et lui communiquer les valeurs mesurées.
Lettel propose des cordons RJ12 en différentes longueurs de 50 cm à 25 m.
MAD-D

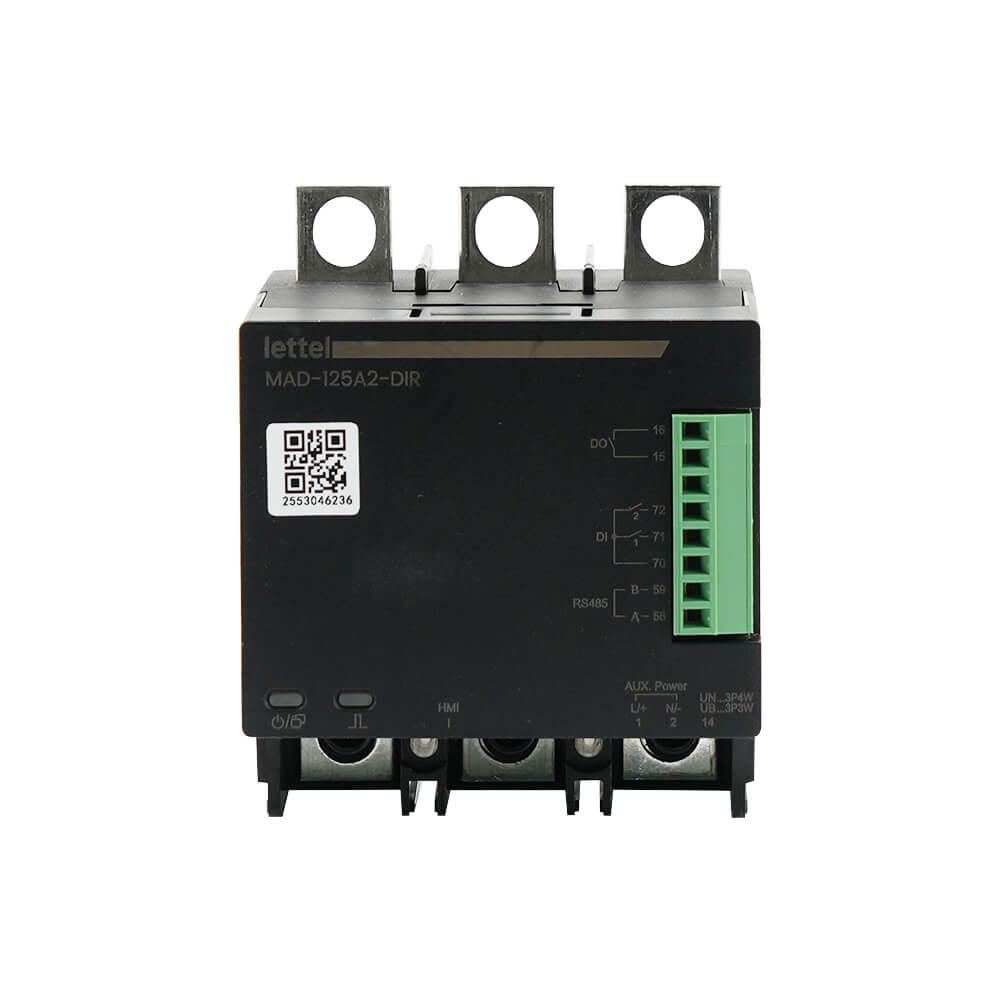

Afficheur pour centrale de mesure MAD intégrée sous le disjoncteur moulé
✓ 2 modèles disponibles : format face avant 96×96 ou 72×72 mm
✓ Écran LCD haute lisibilité avec rétroéclairage réglable en clarté et durée
✓ 3 lignes d’affichage
✓ Alimentation et transmission des données par un unique cordon RJ12
Description
Caractéristiques
-
Affichage :
Quasiment toutes les données mesurées par la centrale MAD sont affichées. Le détail des données affichées sont disponibles sur la notice téléchargeable.
-
Physiques :
Dimensions face avant :
MAD-D96 : 96×96 mm

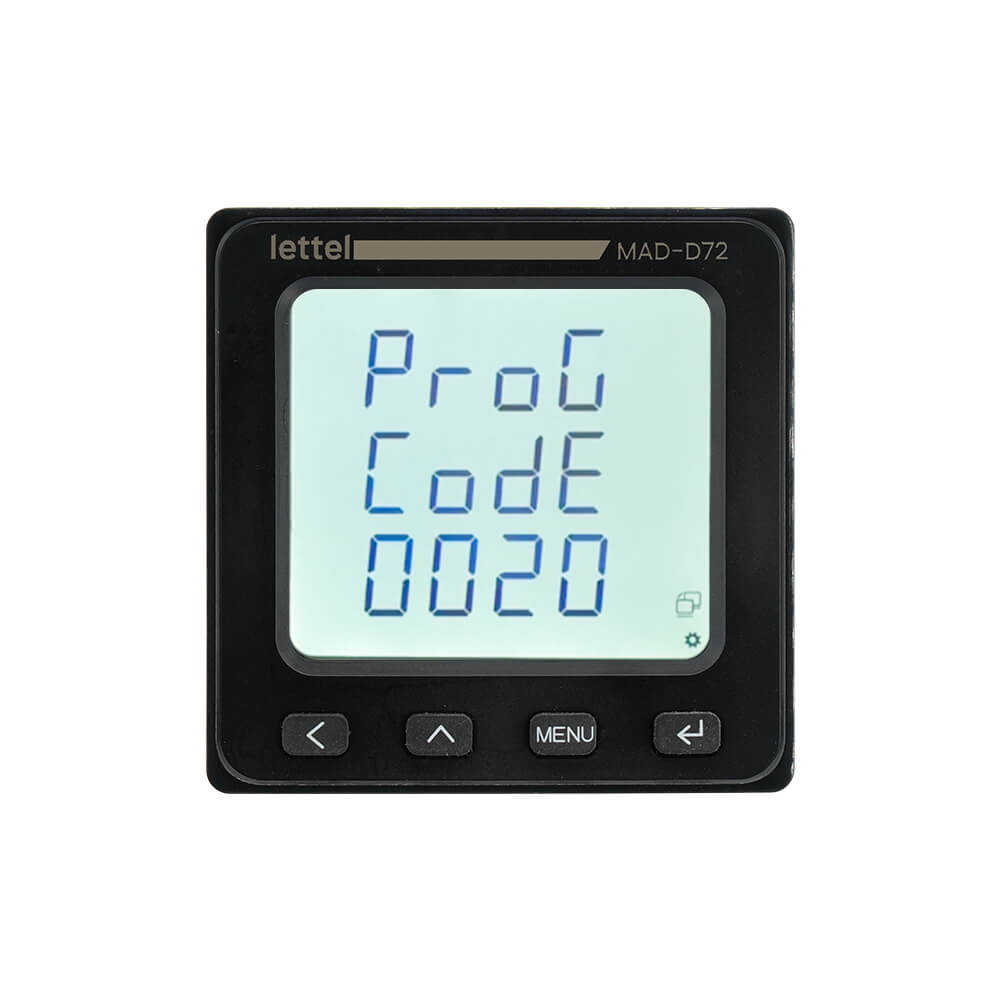

MAD-D72 : 72×72 mm.
-
Installation :
L’afficheur s’encastre dans différentes découpes :
- Un trou de diamètre 26mm et un autre de 4mm pour assurer l’anti-rotation. Une perceuse suffit !
- Plaque pour adaptation sur découpes existantes de 67×67 ou 91×91 mm.
Raccordement à la centrale MAD par un unique cordon RJ12.
Produits associés
-
Produits complémentaires :
Variantes et codes commandes
L’afficheur MAD-D est proposé aux formats DIN 72×72 et 96x96mm :
Code commande
Dimensions face avant
Produit stocké
MAD-D96
96×96 mm
instock
MAD-D72
72×72 mm
instock
Espace téléchargement
Documents disponibles pour la centrale de mesure intégrée MAD :
Documents de Présentation
-
Présentation solution de mesure électrique MAD
pdf
0.68 mb
Notices du produit
-
Notice complète
pdf
2.08 mb
Nous répondons à vos questions
L’afficheur s’encastre dans différentes découpes :
- Un trou de diamètre 26mm et un autre de 4mm pour assurer l’anti-rotation. Une perceuse suffit !
- Plaque pour adaptation sur découpes existantes de 67×67 ou 91×91 mm.
Il est ganaralement installé sur la porte de l’armoire électrique.
L’afficheur sert d’une part à litre les données en local, sur la porte de l’armoire, mais également à programmer la centrale.
Ce n’est pas possible. l’afficheur MAD-D permet d’afficher les données d’une seule centrale de mesure MAD.
Si vous souhaitez un afficheur qui permette de consulter plusieurs centrales de mesure, contactez-nous.
Ces produis pourraient vous intéresser
MTCF-503030
TC fermés 300 et 400/5A – Ø26mm – Classe 0,5
Tarif standard 20,20 € HT
MCT4-x100
Compteur tri/tétra 3x 100A – Modbus, MBus et impulsions
Tarif standard 155,80 € HT
MTCR-C-x-1

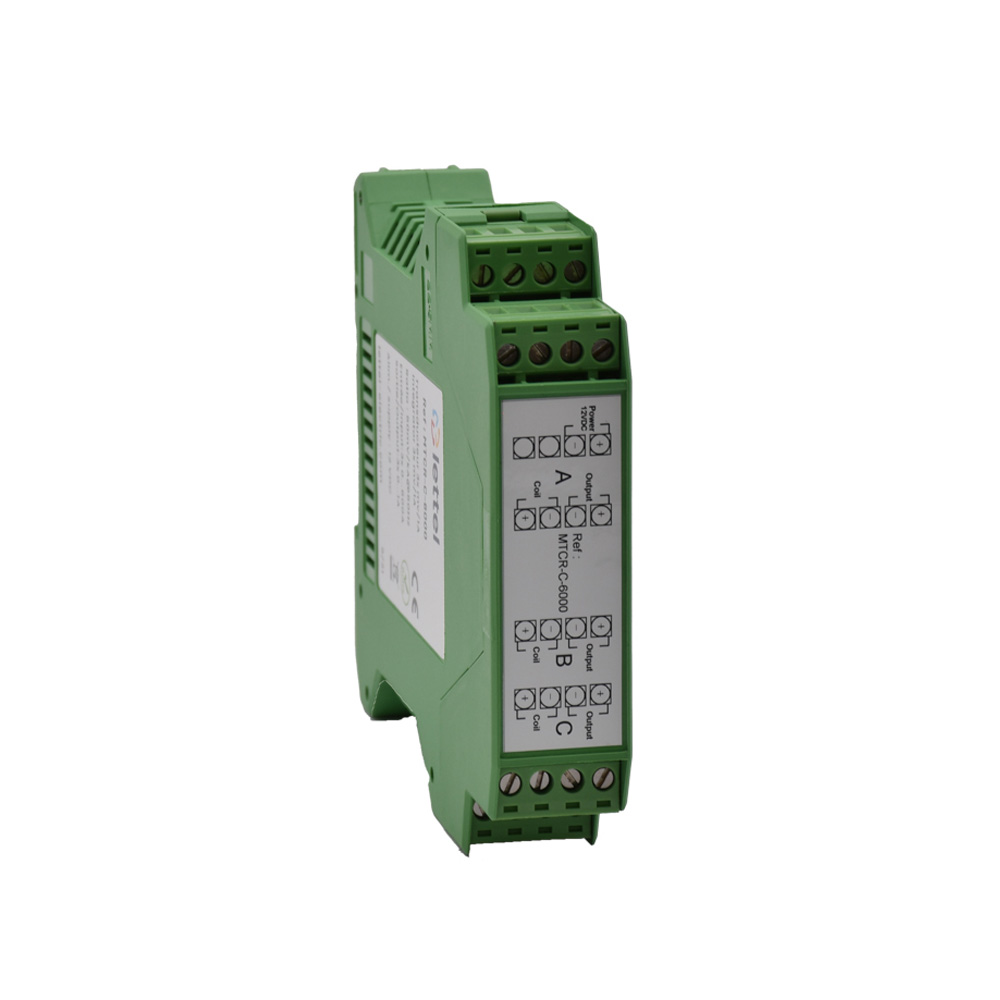

Convertisseur mV/1A pour boucles Rogowski MTCR
