Compteurs électriques

Le compteur mesure la tension en volts (U) entre la phase et le neutre, et le courant en ampères (I) qui passe sur la phase.

Puis il calcule tension U x courant I pour déterminer la puissance active en Watts (P).

la puissance active P lissée sur une heure détermine l’énergie active consommée, dont l’unité est le Wh.

L’unité qui sert à mesurer les consommations électriques sont les kWh. Chaque kWh correspond à 1000Wh.

A titre d’exemple un convecteur d’une puissance de 2500W consommera 2500Wh, soit 2,5kWh, pour chaque heure de fonctionnement.

Un compteur d’électricité mesure à minima le total d’énergie active en kWh, qui représente la consommation d’électricité.

Certains compteurs mesurent et indiquent également les valeurs électriques instantanées, telles que la tension, la puissance, la fréquence, le facteur de puissance, …

Ces grandeurs électriques sont utiles pour surveiller la qualité et le bon fonctionnement du circuit électrique mesuré par le compteur.

De nombreuses fonctionnalités spécifiques existent selon les applications, consultez notre guide de choix ou contactez nos experts pour vous conseiller.

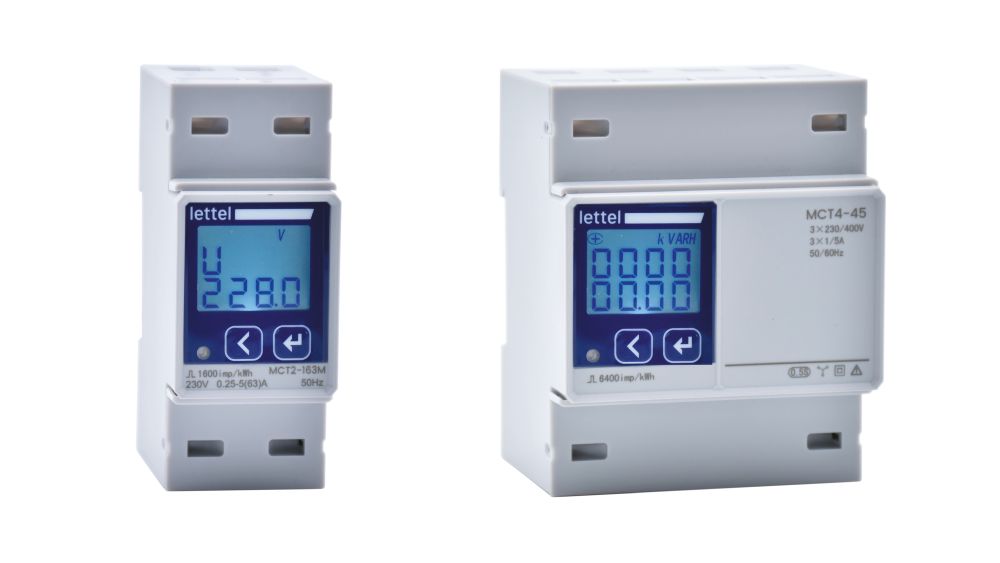

Le sous compteur électrique s’installe sur le rail-din d’un coffret électrique.

Il se raccorde sur le circuit à mesurer, pour totaliser les consommations électriques des appareils en aval.

2 modes de raccordement existent selon le type d’installation et de la plage de puissance :

1. le raccordement direct, qui consiste à brancher le compteur en série sur le circuit mesuré, est possible jusqu’à une intensité de 100A.
2. le raccordement indirect qui consiste à positionner des transformateurs de courant sur les phases à mesurer.

Cette méthode est généralement utilisée pour mesurer des circuits de forte puissance.

Les indicateurs de consommation, appelés également compteurs divisionnaires ou sous compteurs électriques, sont généralement utilisés pour isoler la consommation d’un circuit en particulier, à différentes fins :

• suivre l’évolution des consommations électriques à titre informatif ou pour répondre à des décrets ministériels de type RT2012, Décret Tertiaire ou BACS.
• facturer l’électricité mesurée grâce à la certification MID, souvent requis pour des locations de gîtes, campings, marinas, bornes de recharge de véhicules électriques, production d’énergies renouvelables.

La différence entre un circuit électrique monophasé, triphasé ou tétraphasé est le nombre de conducteur :

• Monophasé :  1 phase et 1 neutre
• Triphasé : 3 phases
• Tétraphasé : 3 phases et un neutre

Le monophasé est utilisé pour des circuits de faibles puissances, impliquant des conducteurs de petites dimensions. Les dimensions des conducteurs doivent être adaptés à la puissance transportée : plus la puissance est importante, plus le conducteur est gros.

Au delà d’une certaine puissance, il est nécessaire de diviser la puissance sur plusieurs conducteurs, d’où l’utilisation d’un circuit triphasé ou tétra.

Le triphasé est généralement utilisé pour alimenter des moteurs ou des circuits spécifiques.

Le tétraphasé est largement utilisé dans les tableaux électriques de forte puissance car la présence du neutre permet de distribuer des circuits électriques divisionnaires en monophasé si besoin.
